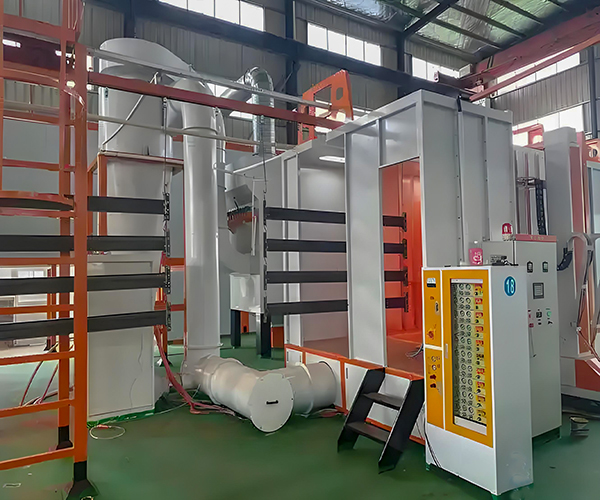

Линия порошкового напыления, являясь основным оборудованием для обработки поверхностей в современном производстве, напрямую влияет на производственные мощности и качество продукции. Однако в условиях реального производства такие факторы, как отказ оборудования, дефекты технологического процесса, проблемы с материалами, воздействие окружающей среды, а также неправильная эксплуатация и управление, часто приводят к снижению эффективности или ненадлежащему качеству. В данной статье систематически рассматриваются типичные проблемы и решения для линий порошкового напыления с использованием отраслевых примеров и технической литературы.
I. Отказы оборудования
1. Засорение краскораспылителя или неравномерная подача порошка
Симптом: Снижение подачи порошка и плохое распыление приводят к неравномерной толщине покрытия или образованию следов.
Причины:
Износ сопла (срок службы импортных сопел из ПТФЭ составляет около одного месяца).
Старение трубки Вентури или некачественно изготовленного порошкового трубопровода, приводящее к легкому налипанию порошка на стенки трубопровода.
Агломерация порошкового трубопровода под воздействием тепла (например, при высоких летних температурах).
Решение:
Регулярная замена сопел: проверяйте и заменяйте отечественные сопла из ПТФЭ каждые 15 дней. Срок службы импортных сопел может быть увеличен до одного месяца. Оптимизируйте систему подачи порошка: используйте высококачественные трубки подачи порошка и установите кондиционер в окрасочно-сушильную камеру для контроля температуры (≤30°C) во избежание комкования порошка.
Предварительное распыление: перед распылением выполните сухое распыление в течение 3–5 минут. Дайте выходу порошка стабилизироваться, прежде чем приступать к производству.
2. Нестабильная температура в печи отверждения
Симптом: неполное отверждение покрытия (липкая поверхность) или перегрев (хрупкое покрытие).
Причина:
Неисправная термопара или изношенный нагревательный элемент могут привести к отклонению фактической температуры печи от отображаемого значения до 10°C.
Ухудшение изоляции печи и неравномерная циркуляция горячего воздуха. Решение:
Откалибруйте датчик температуры: используйте датчик температуры печи ежеквартально, чтобы убедиться, что фактическая температура печи соответствует заданному значению.
Обновите изоляционные материалы: используйте минеральную вату или алюмосиликатное волокно для снижения теплопотерь.
Оптимизируйте циркуляцию горячего воздуха: установите дефлекторы для равномерного распределения горячего воздуха и предотвращения локального перегрева.
3. Заклинивание цепи конвейера или неравномерная скорость
Признак: Заклинивание конвейерной цепи или колебания скорости движения могут привести к неравномерному распылению или недостаточному времени отверждения. Причина:
Износ цепи или отказ приводного двигателя.
Деформация гусеницы или недостаточная смазка.
Решение:
Профилактическое обслуживание: ежемесячно проверяйте натяжение цепи, заменяйте изношенные цепи и регулярно смазывайте гусеницы.
Управление частотно-регулируемым приводом: установите преобразователь частоты для регулировки скорости двигателя и обеспечения стабильной скорости цепи (например, 3,3 м/мин).
Выравнивание гусеницы: используйте лазерный выравниватель для регулировки прямолинейности гусеницы во избежание заклинивания.
II. Дефекты процесса
1. Неравномерная толщина покрытия или плохое выравнивание
Симптом: На поверхности покрытия появляются «апельсиновая корка», поры или наплывы.
Причина:
Неправильное напряжение распылителя (слишком высокое приводит к отскоку порошка, слишком низкое – к недостаточной адгезии).
Несоответствие скорости распыления и скорости цепи.
Неравномерное распределение размера частиц порошка (например, слишком много крупных частиц).
Решение:
Отрегулируйте параметры распыления: напряжение 60–80 кВ, расстояние от распылителя до детали 150–200 мм.
Просеивание порошка: используйте порошок с размером частиц 10–50 мкм и добавьте выравнивающую добавку для улучшения растекания. Технология ротационного распыления: многокоординатное распыление используется для сложных деталей для обеспечения равномерного покрытия.
2. Неполное отверждение или пересушка
Симптомы: Плохая адгезия покрытия, недостаточная коррозионная стойкость или изменение цвета. Причины:
Неточный контроль времени/температуры отверждения (например, фактическая температура печи превышает заданное значение).
Несоответствие толщины материала заготовки и скорости цепи.
Решение:
Отслеживание и мониторинг температуры печи: Используйте регистратор данных для контроля профиля температуры печи в режиме реального времени и обеспечьте время отверждения ≥10 минут (например, 180 °C x 20 минут).
Оптимизация скорости цепи: Отрегулируйте скорость цепи в зависимости от толщины заготовки (например, уменьшите скорость цепи до 2,5 м/мин для толстых листов).
3. Дефекты покрытия (апельсиновая корка, поры, пузыри)
Признаки: Шероховатая поверхность покрытия, отверстия или пузырьки.
Причины:
Плохая текучесть порошка или влажность.
Неполная предварительная обработка заготовки (например, низкое качество фосфатного покрытия).
Повышенная влажность окружающей среды (>80%). Решение:
Предварительная обработка порошка: хранить в закрытой упаковке после вскрытия, добавить маслоотталкивающую и пеногасящую присадку. Усиленная предварительная обработка: толщина фосфатного покрытия поддерживается на уровне 2–3 г/м², а значение pH в промывочном баке регулярно контролируется.
Контроль окружающей среды: установить осушительное оборудование для поддержания влажности в цехе ≤80%.
III. Проблемы с материалами
1. Низкая скорость извлечения порошка
Проблема: Значительные потери порошка, эффективность системы извлечения <90%.
Причина:
Засорение фильтра или плохое циклонное разделение.
Неправильное управление расходом воздуха (например, фиксированный расход воздуха не может адаптироваться к различным заготовкам).
Решение:
Автоматическая очистка фильтра: установить устройство импульсной обратной промывки и регулярно проверять проницаемость фильтра (например, заменять при скорости воздуха <5 м/с).
Система извлечения с переменной частотой: регулировать расход воздуха в зависимости от размера заготовки (например, увеличить расход воздуха до 3000 м³/ч для больших заготовок).
2. Нестабильное качество порошка
Проблема: Нестабильность свойств покрытия (например, снижение адгезии, разница в цвете).
Причина:
Избыточный размер частиц порошка или неправильное соотношение выравнивающего агента.
Неправильное хранение (влажность или истечение срока годности). Решение:
Проверка поставщика: Выбирайте поставщиков порошка, сертифицированных по ISO, и проводите регулярные выборочные проверки размера частиц и выравнивающей способности.
Управление хранением: Храните порошок в сухом помещении (влажность <60%), следуя принципу «первым пришел — первым ушел».
3. Неэффективность предварительной обработки химикатами
Симптом: Грубое фосфатное покрытие и неполное обезжиривание.
Причина: Недостаточная концентрация фосфатного раствора или плохое удаление чистящего агента.
Загрязнение промывочной ванны (накопление Fe₂O).
Решение:
Контроль концентрации химикатов: Ежедневно проверяйте общую кислотность и свободную кислотность фосфатного раствора и своевременно пополняйте запас химикатов. Многоступенчатая промывка водой: используйте противоточный процесс промывки и регулярно меняйте жидкость в промывочном баке.
IV. Проблемы, связанные с окружающей средой
1. Избыточная концентрация пыли
Симптом: Пыль летает в окрасочно-сушильной камере, что влияет на качество покрытия и увеличивает затраты на очистку.
Причина: Плохая герметизация окрасочно-сушильной камеры или неисправность системы сбора пыли.
Решение:
Модернизация чистой порошковой камеры: используйте гладкие внутренние стены и установите нижнее устройство продувки для уменьшения количества остатков порошка. Оптимизация вытяжной системы: Регулярно очищайте вытяжные воздуховоды, чтобы обеспечить скорость воздуха ≥ 0,5 м/с.
2. Колебания температуры и влажности
Симптом: Неравномерное распределение покрытия или наличие микроотверстий.
Причина:
Неисправность системы кондиционирования или недостаточный контроль микроклимата.
Решение:
Датчики температуры и влажности: установите интеллектуальные устройства мониторинга для автоматической регулировки системы кондиционирования для поддержания температуры в цехе ≤ 35°C и влажности ≤ 80%.
Оборудование для осушения: Используйте роторный осушитель воздуха в сезон дождей для снижения влажности до уровня ниже 60%.
3. Электромагнитные помехи
Симптом: Нестабильное напряжение краскопульта или сбой в работе системы управления.
Причина: Высоковольтное оборудование и система управления расположены слишком близко (<1 метра).
Решение:
Оптимизация расположения оборудования: Разместите высоковольтный генератор и шкаф управления на расстоянии ≥ 2 метров.
Электромагнитное экранирование: Оберните высоковольтные кабели токопроводящей тканью для снижения электромагнитного излучения.
V. Проблемы эксплуатации и управления
1. Ненадлежащая работа сотрудников
Симптом: Превышение толщины покрытия, пропуски или повторное нанесение покрытия.
Причина: Недостаточная подготовка или несоблюдение стандартных операционных процедур (СОП). Решение:
Стандартизированное обучение: Проводите ежеквартальное обучение эксплуатационным навыкам, и сотрудники будут назначены на должности после прохождения аттестации. Визуальная стандартная операционная схема: Разместите операционную схему в зоне распыления для чёткого определения настроек параметров (таких как напряжение и скорость цепи).
2. Ненадлежащее обслуживание оборудования
Симптом: Увеличение частоты отказов и сокращение срока службы оборудования.
Причина: Отсутствие плана технического обслуживания или неэффективное управление запасными частями.
Решение:
Профилактическое обслуживание: Разработайте ежемесячный план технического обслуживания, включающий очистку краскопультов, смазку цепи и замену фильтров.
Цифровое управление: Используйте CMMS (компьютеризированную систему управления техническим обслуживанием) для отслеживания состояния оборудования и прогнозирования отказов.
3. Ненадлежащее взаимодействие в цепочке поставок
Симптом: Задержка поставок порошка и нестабильное качество.
Причина: Медленное реагирование поставщиков или неэффективное управление запасами.
Решение:
Взаимодействие с поставщиками: Подпишите долгосрочные соглашения с поставщиками порошка и разработайте индивидуальные покрытия, соответствующие технологическому процессу.
Цепочка поставок JIT: Внедрите систему Канбан для корректировки запасов порошка в режиме реального времени в соответствии с производственными планами.
VI. Проверка кейса
1. Чунцинская часовая компания Qianwei
Проблема: Неэффективная линия по нанесению покрытия, годовая производительность ниже запланированной. Решение:
Модернизация оборудования для нанесения покрытия и печей отверждения, увеличение скорости цепи с 3,0 м/мин до 3,3 м/мин.
Оптимизация рецептуры порошка с использованием низкотемпературного отверждения (120 °C) позволила сократить время отверждения на 15%.
Результат: Повышение эффективности производства на 10%, годовой объём производства превысил 10 миллионов юаней.
2. Компания по производству бытовой техники
Проблема: Среднеквадратичное отклонение толщины покрытия достигало 8 мкм, а процент прохождения испытаний по внешнему виду составил всего 95%.
Решение:
Напряжение распылительного пистолета было увеличено до 60 кВ, а расстояние распыления оптимизировано до 180 мм.
Внедрение системы машинного зрения на базе искусственного интеллекта для контроля толщины покрытия в режиме реального времени.
Результат: Среднеквадратичное отклонение толщины снизилось до 3 мкм, а процент прохождения испытаний по внешнему виду увеличился до 99,5%.
3. Компания по производству автомобильных деталей
Проблема: Высокое энергопотребление печи полимеризации, годовые затраты на электроэнергию превышали 2 миллиона юаней на линию.
Решение: Установлена система рекуперации тепла для использования отходящего тепла отработанного воздуха для нагрева воды предварительной обработки.
Оптимизирована конструкция печи полимеризации для снижения теплопотерь. Результаты: Энергопотребление снижено на 18%, что привело к годовой экономии затрат в размере 360 000 юаней.
VII. Заключение
Для стабильной работы линии распылительного покрытия необходимы комплексные меры по пяти ключевым направлениям: оборудование, процессы, материалы, окружающая среда и управление. Профилактическое обслуживание, оптимизация параметров процесса, взаимодействие в цепочке поставок и цифровое управление позволяют значительно снизить частоту отказов, улучшить качество покрытия и снизить производственные затраты. В будущем, благодаря применению таких технологий, как алгоритмы искусственного интеллекта для оптимизации траекторий распыления и мониторинг состояния оборудования в режиме реального времени на основе Интернета вещей, линии распылительного покрытия будут развиваться в сторону большей эффективности, интеллектуальности и экологичности.
